How to install slotted retaining washers : MHSWSS, MTHWSS, LMHWSS & HHSWSS

Die Montage folgender geschlitzter Sicherungsscheiben MHSWSS, MTHWSS, LMHWSS & HHSWSS kann mit einer Spitzzange erfolgen.

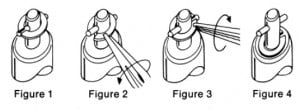

1) Setzen Sie die Sicherungsscheibe auf den Bolzen, wobei der Schlitz wie in der Abbildung gezeigt über der linken Seite des Querstifts ausgerichtet ist.

2) Ziehen Sie die Sicherungsscheibe mit einer Spitzzange unter den Querstift und drehen Sie dann den Sicherungsring um 180°, bis der Ring über der rechten Seite des Querstifts liegt, wie in den Abbildungen 2 und 3 gezeigt.

3) Um die Installation abzuschließen, schnappen Sie die Sicherungsscheibe über die rechte Seite des Querstifts.

4) Die abgeschlossene Installation ist in Abbildung 4 dargestellt.

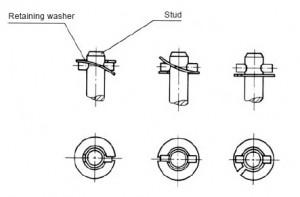

Einbau geschlitzt wss



Installation wss

Die geschlitzte Sicherungsscheibe bietet die stärkste Art, einen Turnlock-Bolzen zu sichern. Es ist jedoch intensiver und mühsamer, also schauen Sie in dem Moment, in dem Sie mehr als 200 Teile installieren müssen, bitte in unsere Turnlock-Katalog für andere Alternativen. Es gibt auch geschlitzte Haltescheiben aus Kunststoff, die einfach von Hand montiert und bedient werden können.

Schlitzscheibe wss
